クラッチカバーの塗装が完全に乾いたので、組み上げていきます。

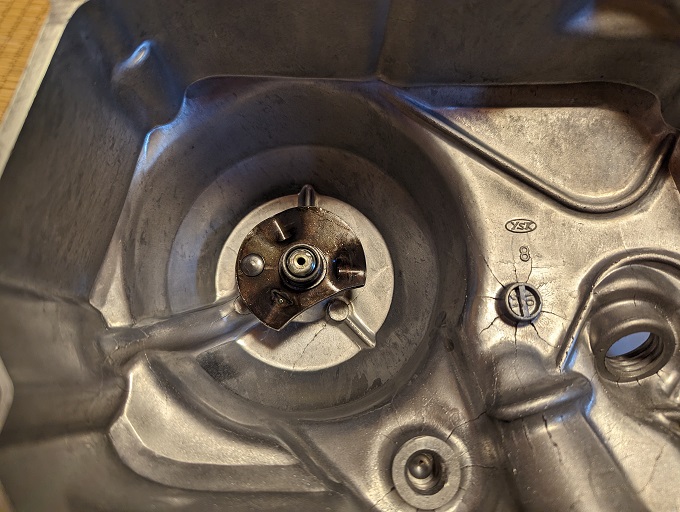

まず、クラッチリフタープレートとアジャスティングボルトを内側から刺して、
外側から「Oリング」「ワッシャー」「6カクナット」の順に取り付けます。

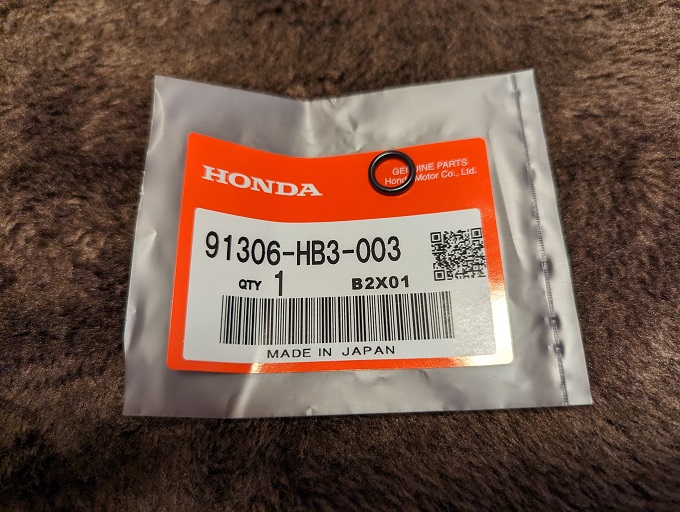

純正部品：91306-HB3-003（旧品番91303-001-010）
Oリンクﾞ8MM
159円（税込）
純正部品：90485-040-000
ワッシャー8MM
143円（税込）

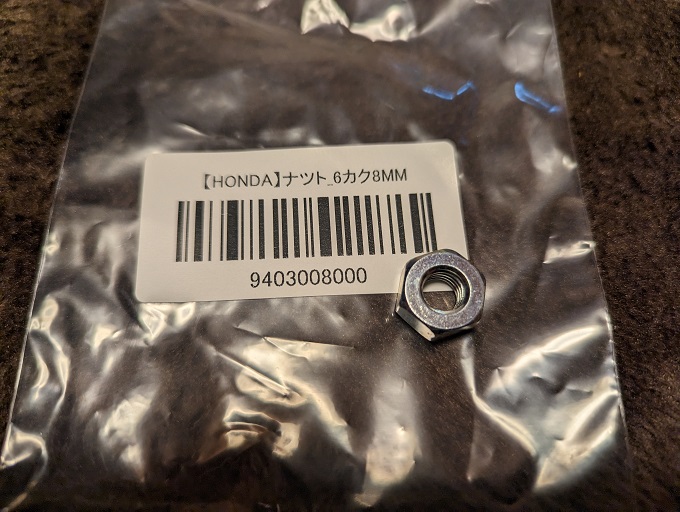

純正部品：94030-08000
6カクナット8MM
33円（税込）
この辺りの部品は純正新品に交換です。

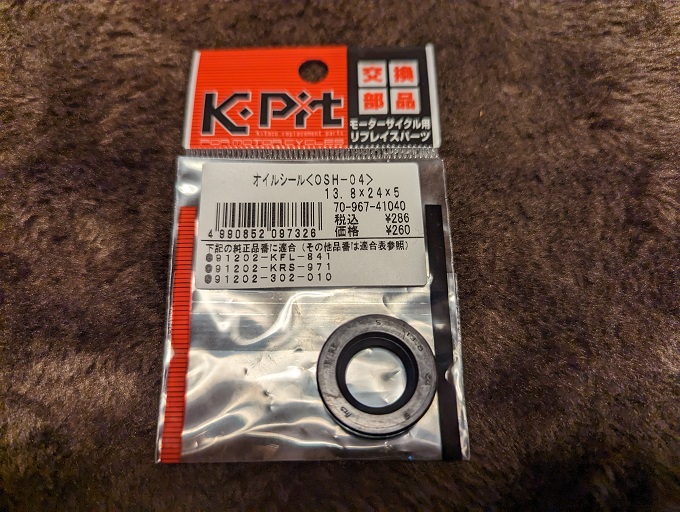

あと、キックスピンドルのところのオイルシールもオイル漏れしやすい箇所なので、代替品で交換しておきます。
確かアマゾンで250円くらいだったと思います。

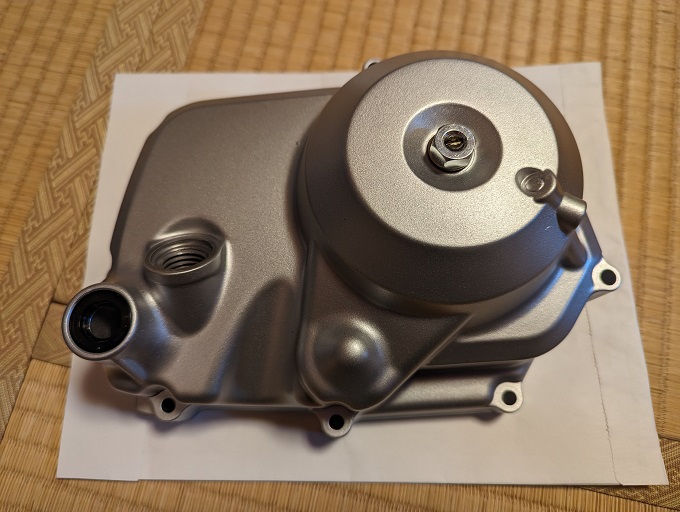

カバー側はこんな感じで、次にクラッチ本体側。
クラッチカムプレートを置いて、オイルスルーとスプリングも忘れず入れます。

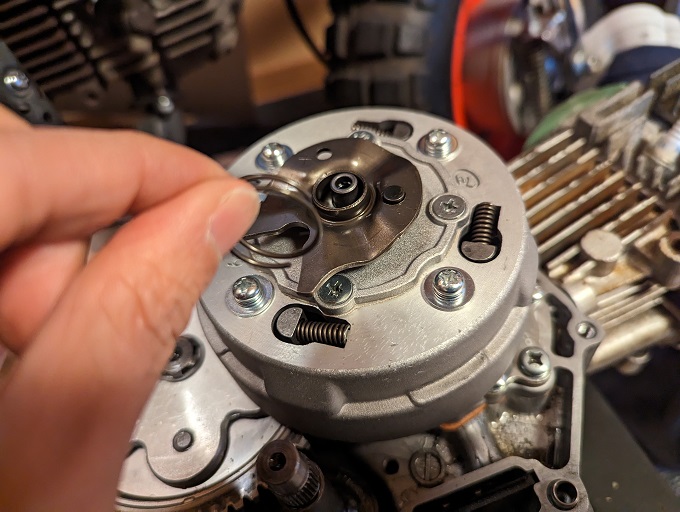

カムプレートのスプリングをセットして、

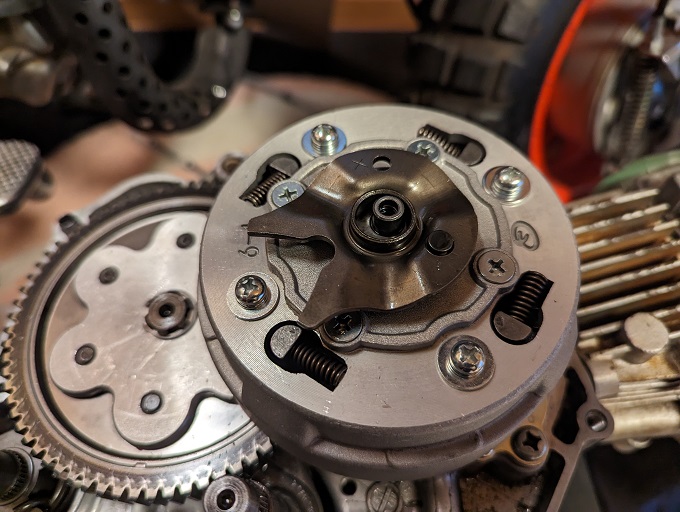

クラッチボールリテーナーとクラッチレバーを取り付けます。

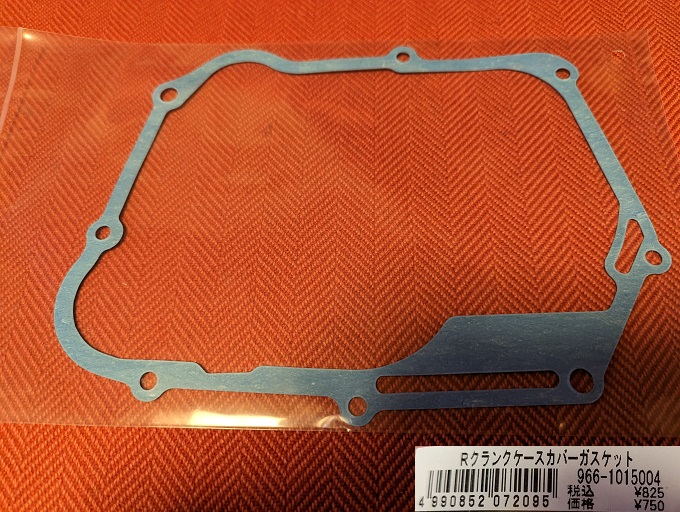

ガスケットは、代替品でアマゾン実売750円くらいでした。

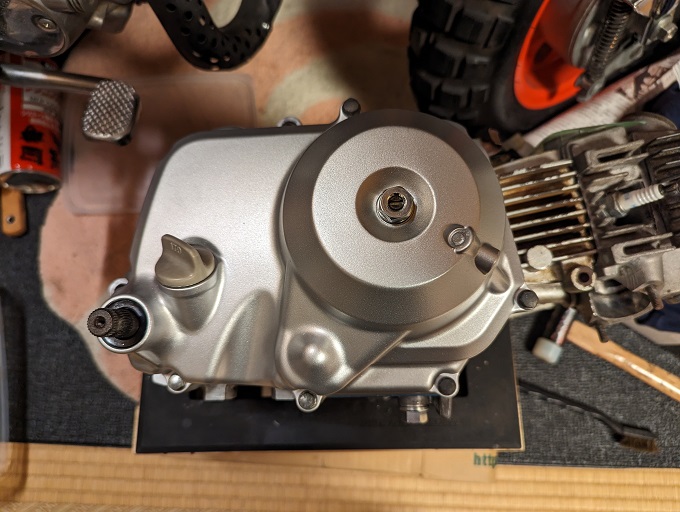

最後にカバーを被せて組み上げ完了。
せっかくエンジンが横を向いているので、クラッチ調整もついでに済ませておきましょう。
使用するのは14mmのメガネレンチとマイナスドライバーのみ。

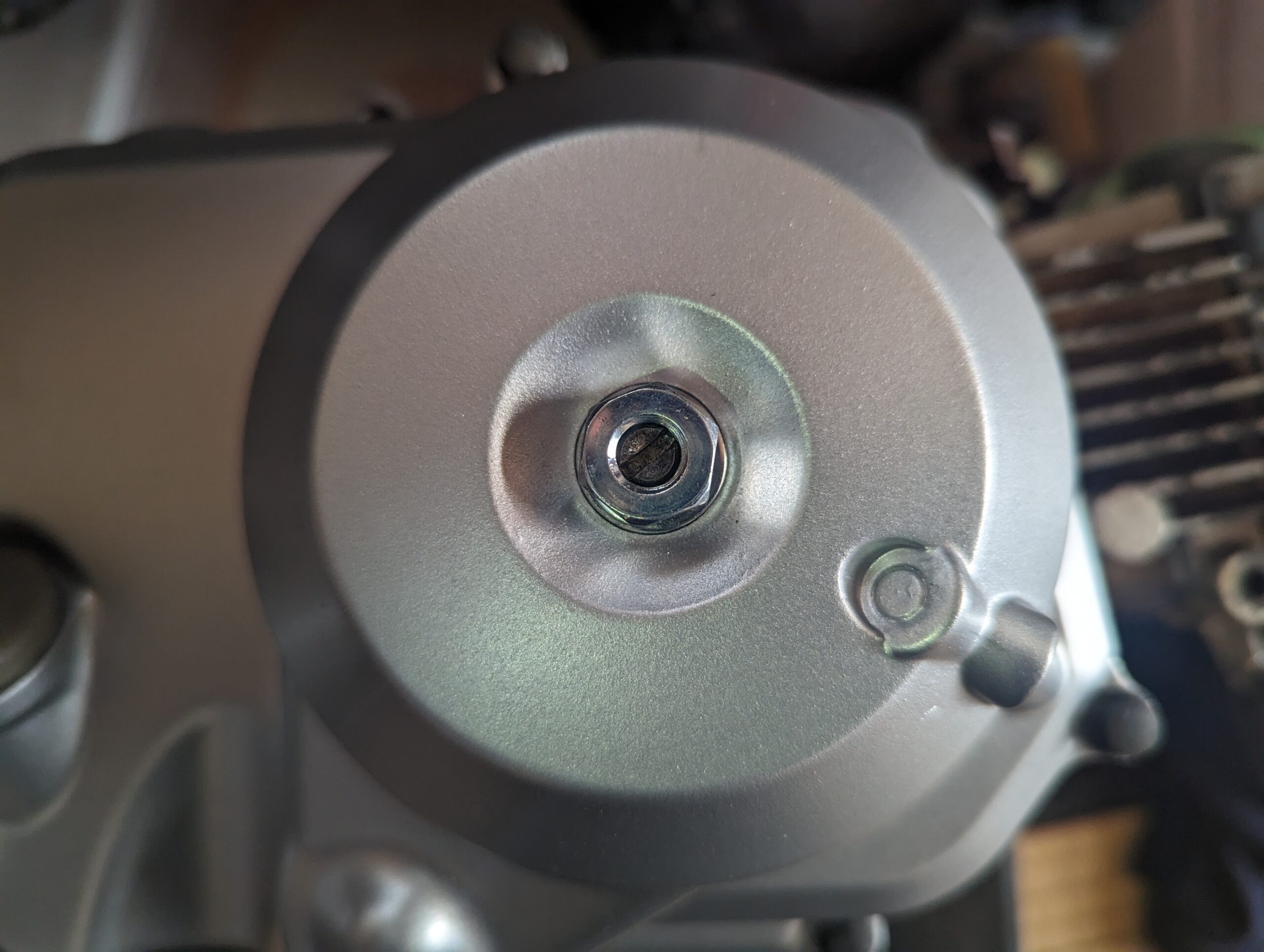

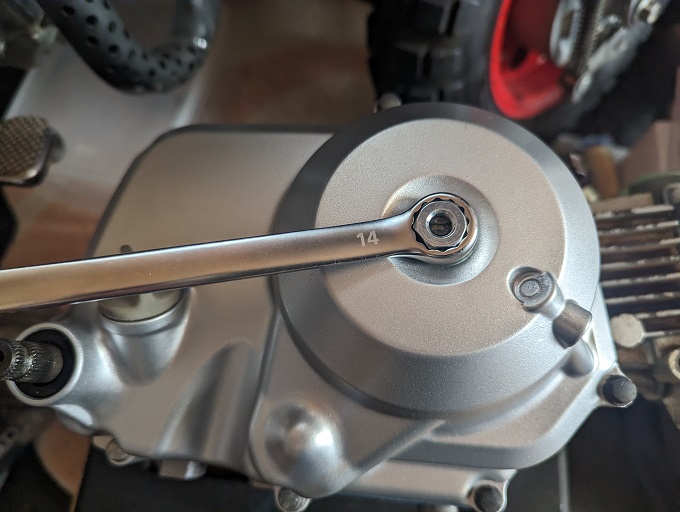

ロックナットを緩めて、
真ん中のアジャスティングボルトを時計回りに１回転リリースして、
そこから反時計回り締め込んで、
抵抗を感じたところから８分の１回転（45度）戻します。

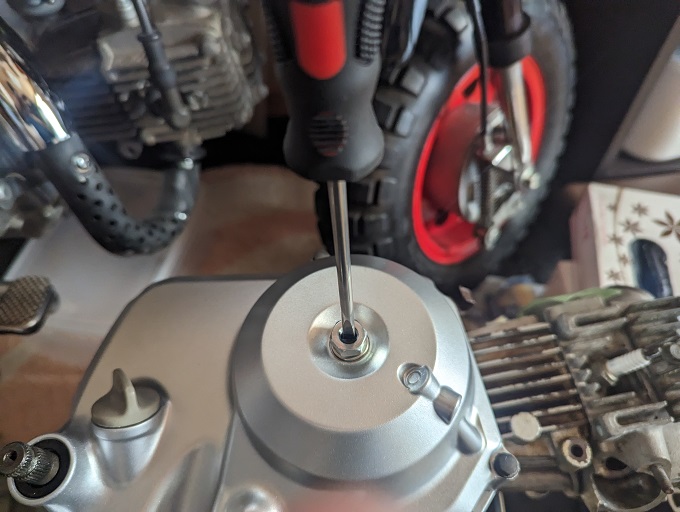

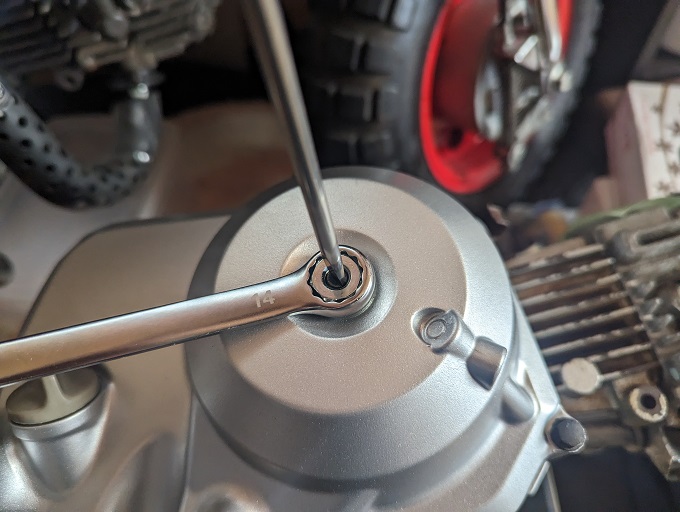

最後に、アジャスティングボルトがズレないようにマイナスドライバーで固定しつつロックナットを締めれば完了です。
（最後の戻し量は、クラッチ回りの摩耗度合によって微調整が必要かと思います。）
あとはジェネレーターカバー側を仕上げて、いよいよ載せ替えですね。
