ジムニーシエラ(JB43W9型) ミラーカバーの外し方(ドアミラー分解中)[検索]JB23


本日は、先日取り外した電動格納が壊れたドアミラーを分解していきたいと思います。

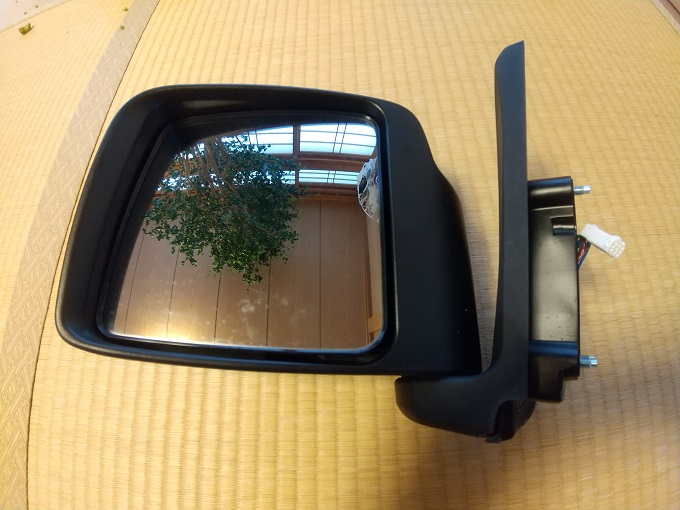

ターゲットはコイツです。

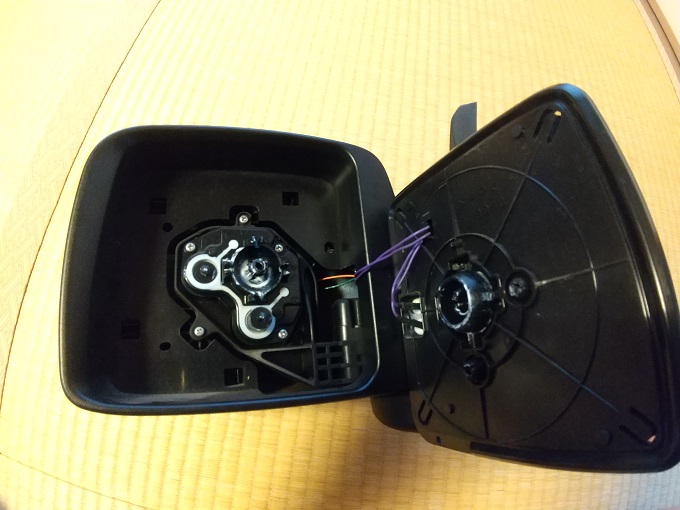

まず始めにミラー(鏡)部分をカポッと外します。

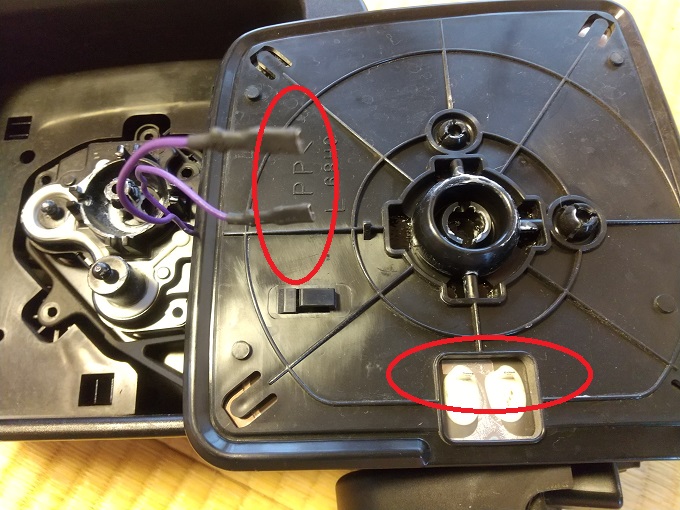

ミラーヒータ熱線の配線を抜いてあげるとミラーを外すことができます。

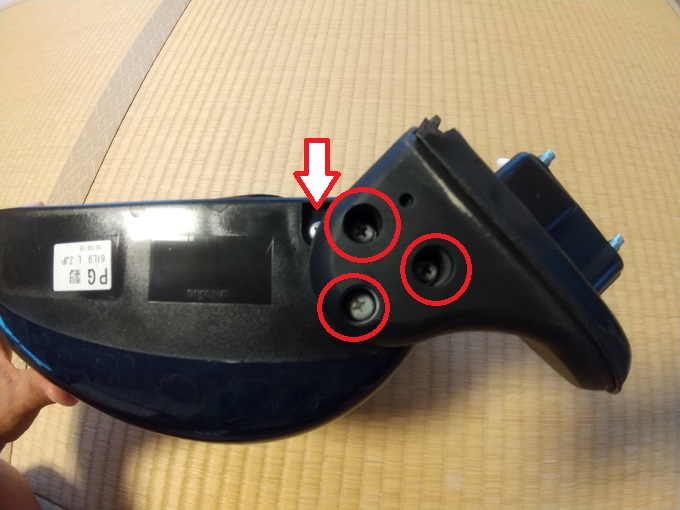

このタイミングで、ミラー下のネジ(赤丸✕3箇所+矢印1箇所)と、

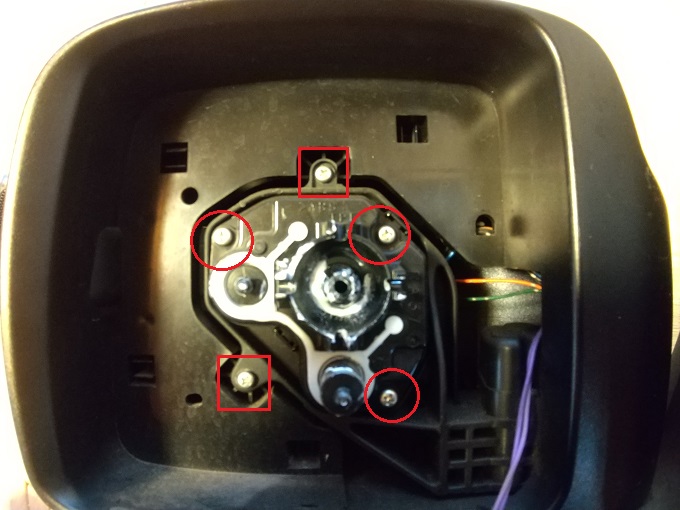

ミラー内側のネジ(赤丸✕3箇所+赤四角✕2箇所)も、外しておきました。

次に、ミラーカバーを外すのですが、目視の範囲ではツメは4箇所(赤丸)のようです。

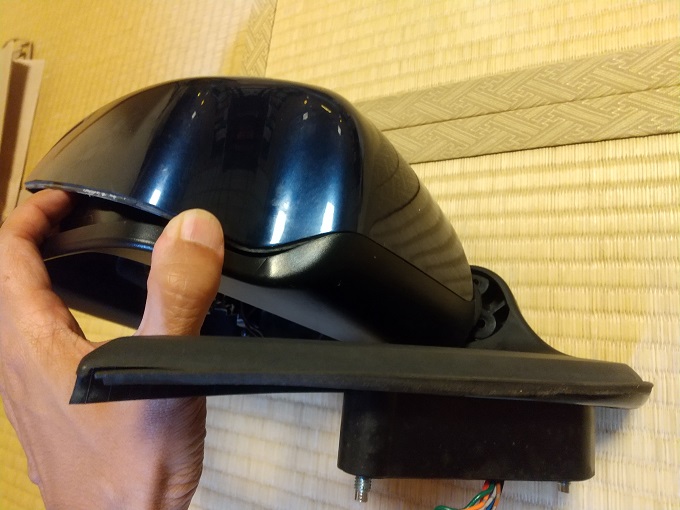

ツメをラジオペンチで挟んで押し込みつつ、内装剥がしツールを使って慎重にカバーを外していきます。

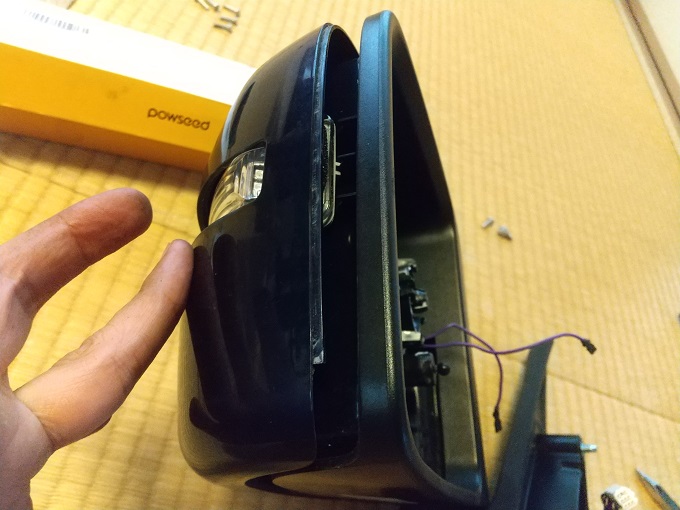

しかし、どうしても付け根側が外れません。

強引に攻めても良かったのですが、ツメを折ってしまうことだけは避けたかったので、他に隠れたツメが無いか再度確認していくと…

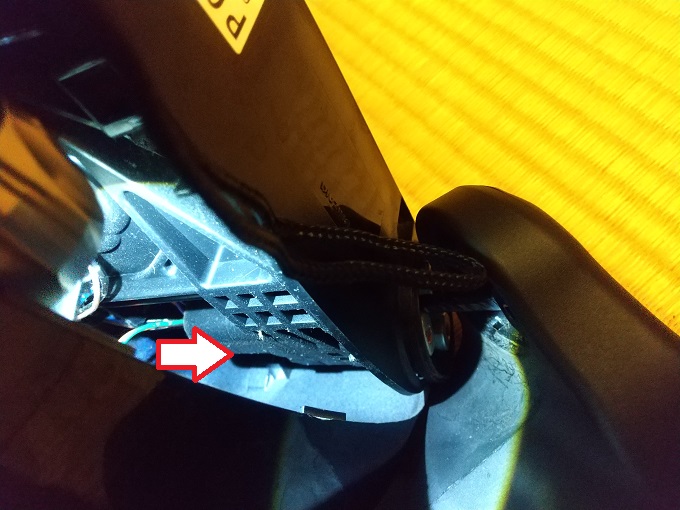

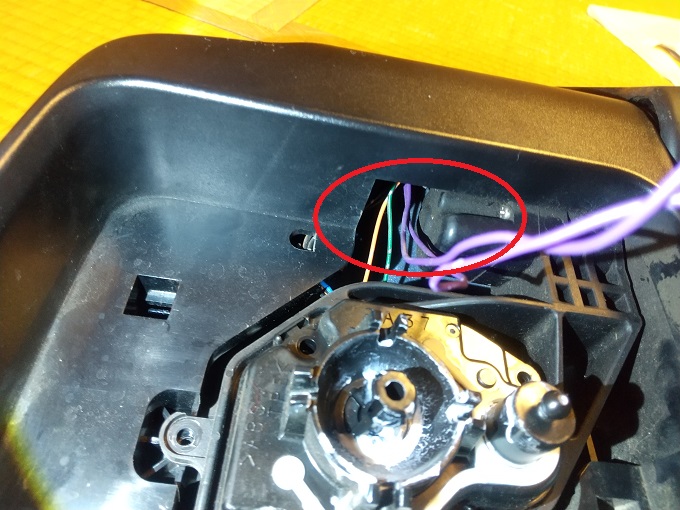

ちょっと見え辛いですが、奥にもう1つツメがありそうです。

上記写真の赤丸の部分から指を入れて最後のツメを押してやると…

パッカーン!

と無事にミラーカバーが外れました。

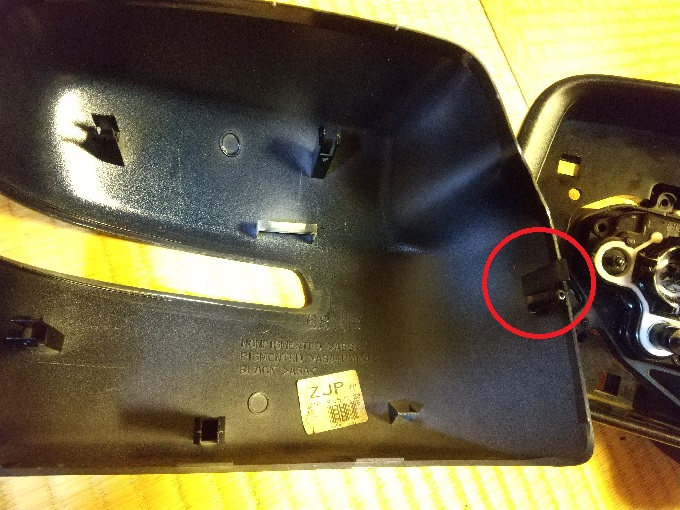

上記写真の赤丸が最後の5本目のツメなので、強引に攻めて折らないように注意が必要ですね。

さて、ここから更に分解を進めて、電動格納の故障原因まで辿り着きたいのですが…

今日はここまで!

また時間を見つけて、続きの作業をしたいと思います。
