前回からの続きです。

ジムニーシエラ（JB43W9型） ミラーカバーの外し方（ドアミラー分解中）[検索]JB23

本日は、先日取り外した電動格納が壊れたドアミラーを分解していきたいと思います。 ターゲットはコイツです。まず始めにミラー（鏡）部分をカポッと外します。ミラーヒータ熱線の配線を抜いてあげるとミラーを外すことができます。このタイミングで、ミラー下のネジ（赤丸✕３箇所＋矢印１箇所）と、ミラー内側のネジ（赤丸✕３箇所＋赤四角✕２箇所）も、外しておきました。次に、ミラーカバーを外すのですが、目視の範囲ではツメは４箇所（赤丸）のようです。ツメをラジオペンチで挟んで押し込みつつ、内装剥がしツールを使って慎...

ジムニーシエラ（JB43W9型） 電動格納ミラーの故障原因は小さなウォームギア（ドアミラー分解中）[検索]JB23

前回からの続きです。 無事にミラーカバーが外れたので、どんどんバラしていきます。兎にも角にも赤丸の部分をバラしたいので、その前段階としてウインカーを外します。次に赤丸３箇所のネジを外したいのですが…普通のドライバーでは太刀打ちできないので、超ロングドライバーを使います。配線の備忘写真を撮りつつ、色々と知恵の輪を解いていくと…何とかモーターを外すことができました。目視でチェックする限りでは、特にモーターに異常は無さそうです。そして、さらに内部を覗いてみると…第一容疑者のウォームギアが姿を現しま...

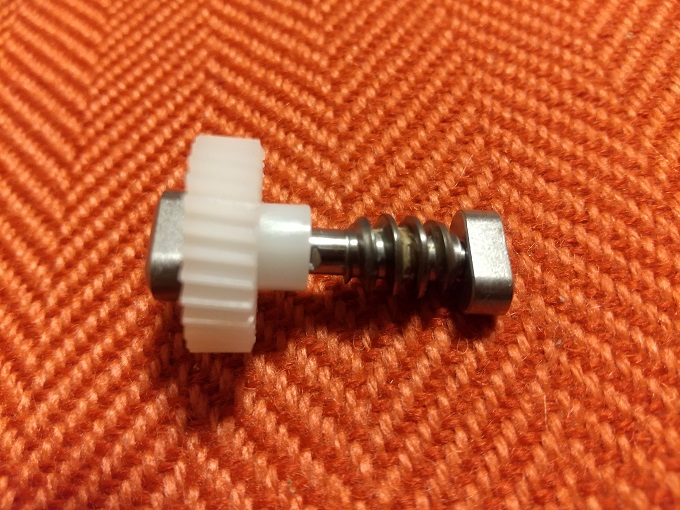

電動格納の故障原因だった小さなウォームギア（30歯）は純正では単品購入不可だったので、純正を模りして生産している業者から買うことにしました。

これで「2,400円（税・送料込）」は、ちょっとぼったくり感割高感がありますが、まぁワンオフで作るよりは安いので致し方ありません。

見た感じでは、精度や強度は純正品と同等だと思います。

軸とギアを接着剤で固定するとより強度が出るそうですが、取り敢えずはそのままで、

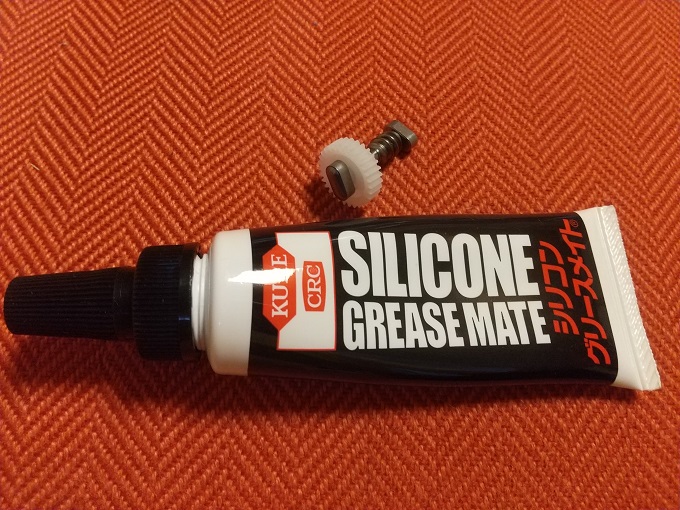

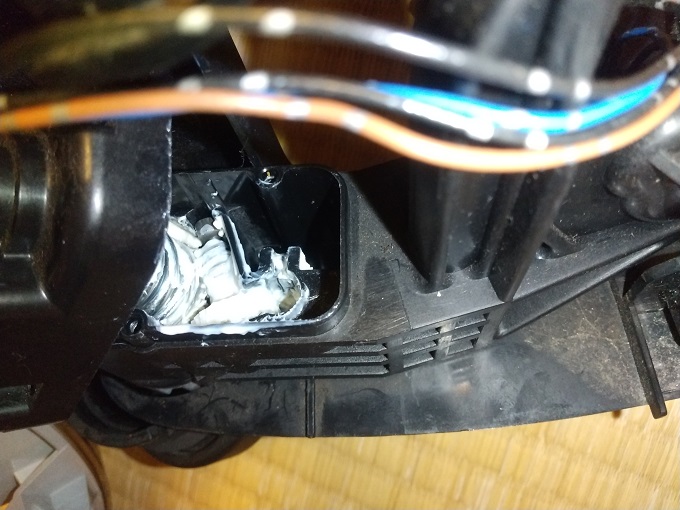

シリコングリスをたっぷり塗り直してから、ミラーに取り付けていきます。

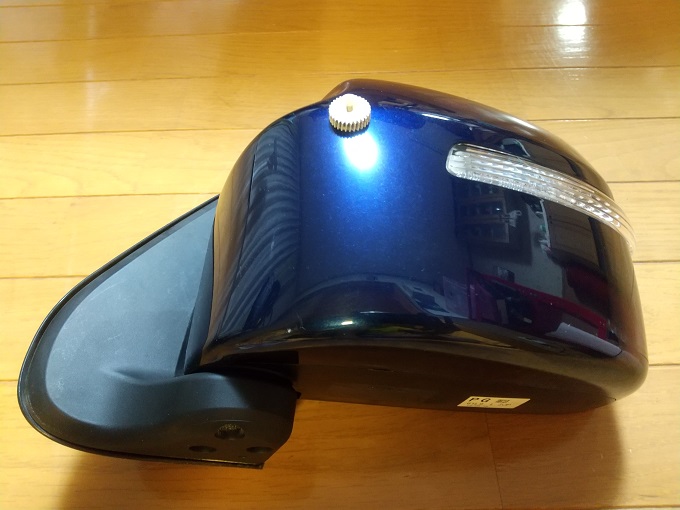

後は、バラバラに分解されていたミラーを組み直して

完成です。

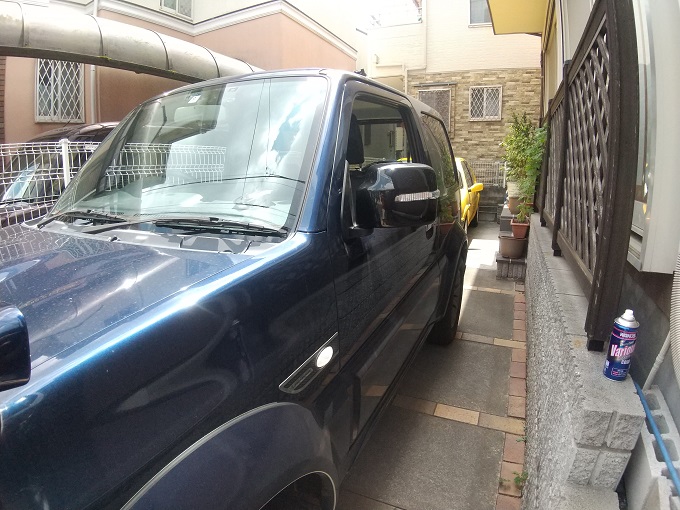

車両には既に黒の新品ミラーを取り付けてしまっているので…

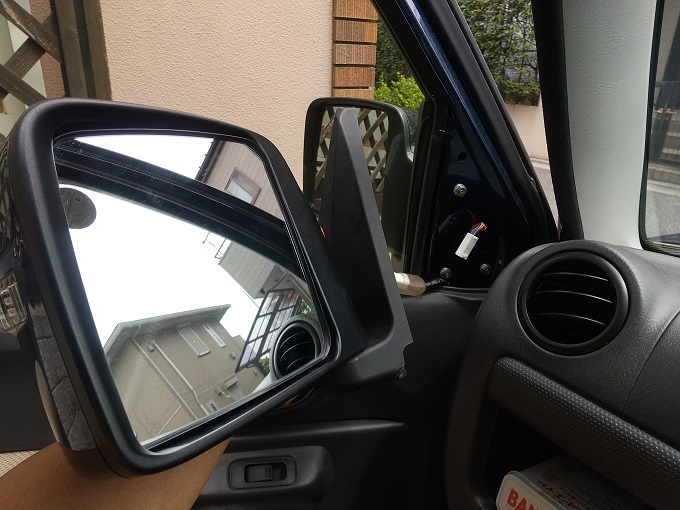

こんな感じで配線だけ繋ぎ直して、動作確認を行いました。

左手でミラーを、右手でスマホカメラを持って、右足を伸ばして運転側の電動格納スイッチを操作しているので、足と脇腹がツリそうになりましたが…笑

問題なく動作して良かったです。
