モンキー実車版デアゴスティーニ⑪ ハンドル取付とメインハーネスの取り回し確認(DeAGOSTINI)


前回までのあらすじ

第1回:フレームから組み立てスタート

第2回:フレームの錆び対策とスイングアーム組み付け

第3回:リアサス組み付け

第4回:ハンドルロック分解・交換

第5回:ステアリングボトムのダストシール組み込み&トップブリッジ塗装

第6回:フォークアウター&ステム組み付け

第7回:フォークインナー組み付け

第8回:ハブベアリング交換

第9回:前後ドラムブレーキ分解・清掃(オーバーホール)

第10回:前後タイヤ・ホイール&フェンダー組み付け

今回の作業

何となく足回りは形になってきたので、あまり気が進みませんが、電装系の作業に移りたいと思います。

と、その前に。

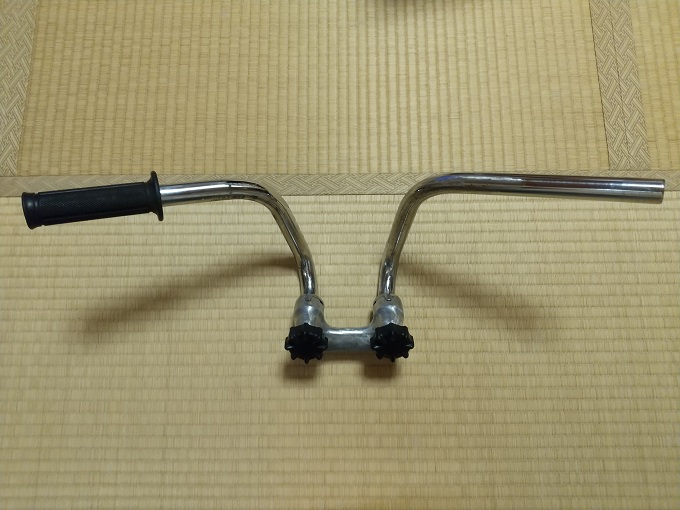

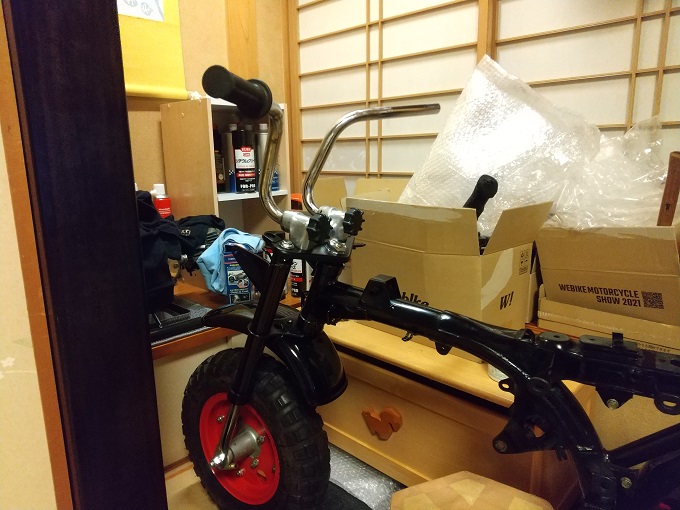

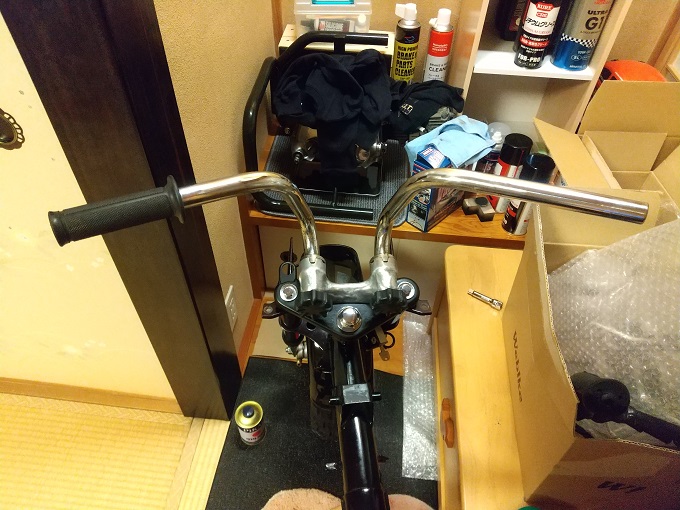

バンドル(純正中古品)を付けておきます。

スイッチ配線などを付けていくので、ハンドルが無いと作業できませんからね。

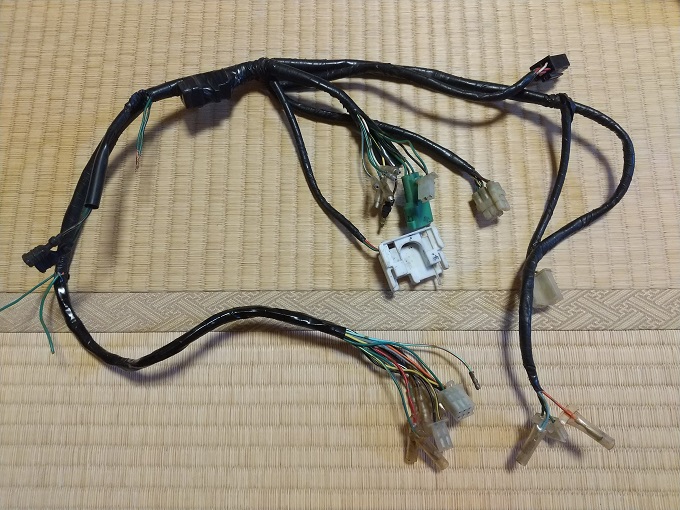

まずは、兎にも角にもメインハーネス(純正中古品)を買いました。

が、配線図と見比べても、何だか加工されてしまっていて良く分かりません。

1つ1つ確認していくしかなさそうです…。

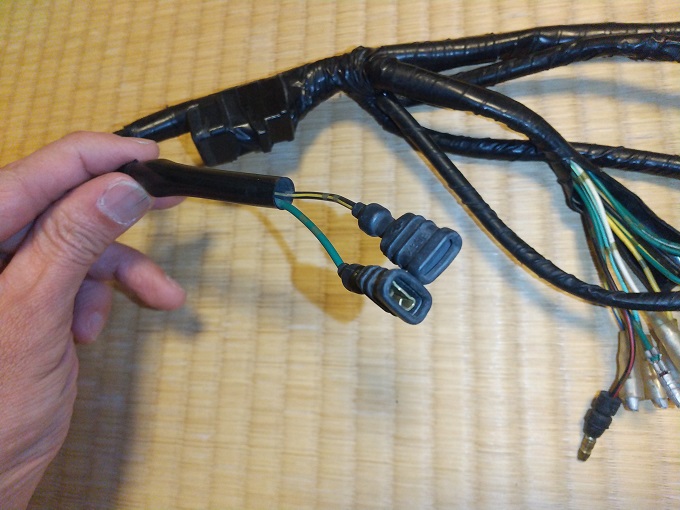

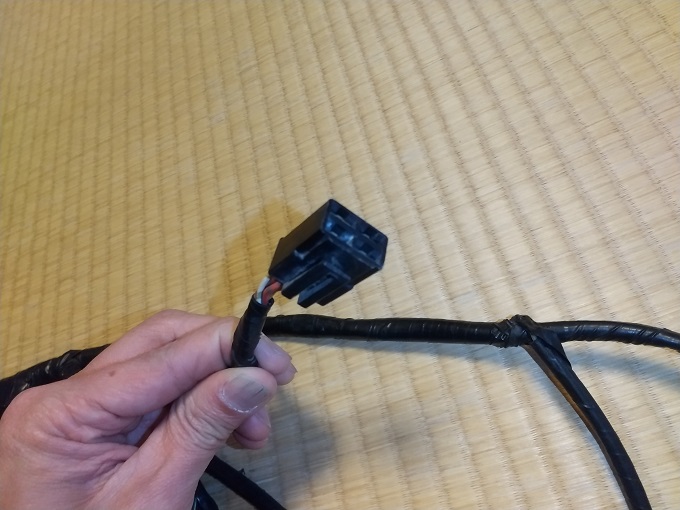

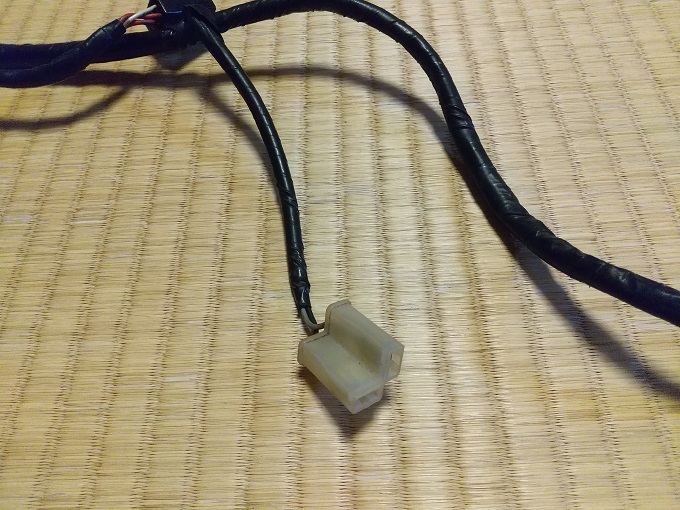

配線の色と端子の形状をチェックして、

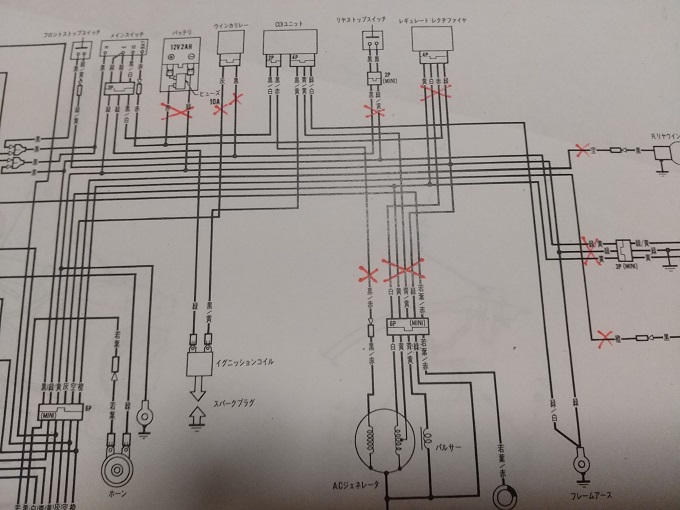

配線図と突合して、

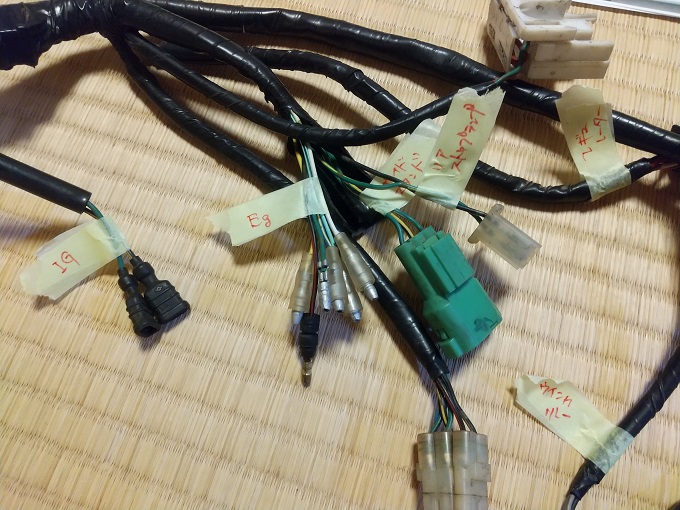

ラベリングしていきます。

メインハーネスのうち後ろ半分は、エンジン側に繋ぐ5本の配線がギボシ端子(本来は6極カプラー)に加工されている点を除けば、

特に問題は無さそうでした。

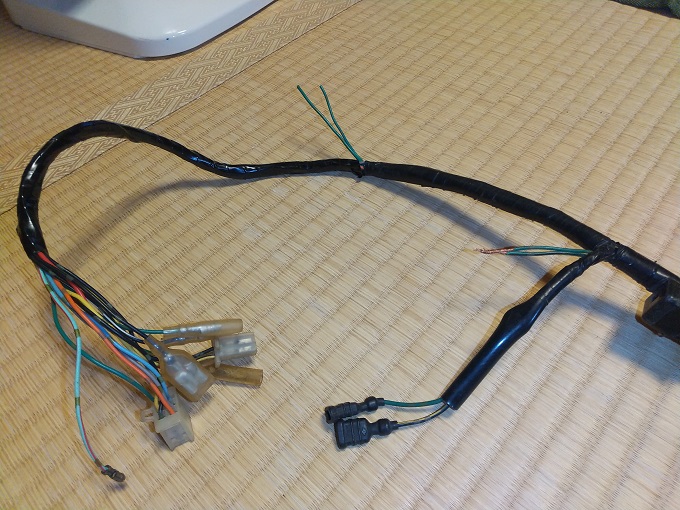

一方、前半分なのですが、

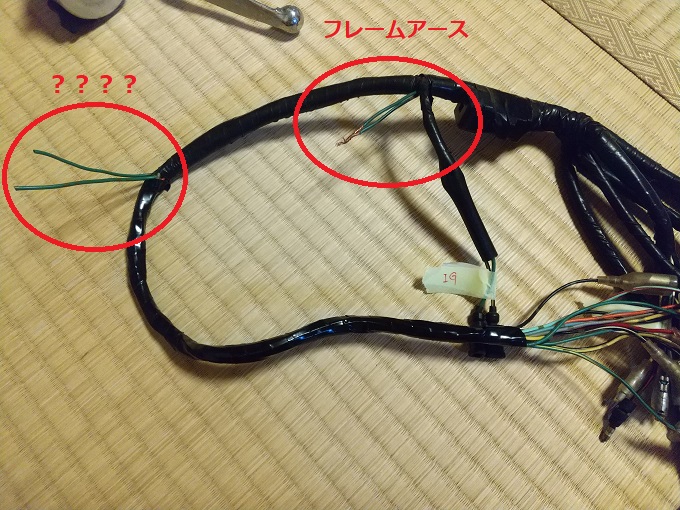

フレームアースの「緑」&「緑/白」配線以外に、途中でカットされている謎の「緑」配線が2本出ています。

その他にも、メインスイッチに繋ぐカプラーが無かったりと、結構ヤバめな状況っぽいので、一旦ハーネステープを剥いでチェックすることにしました。

う~ん、何だか面倒になってきた(笑)

新品でも8,000円以下で買えるメインハーネスを、適当な中古品で済まそうとしたのは失敗だったかもしれません。。。

いやぁ~、足回りの中古部品は結構吟味して選んでいたのですが、電装部品は超適当にポチりまくったんですよね(笑)

明日以降も、IGコイル、レギュレーター、リアブレーキスイッチ、ホーン、スピードメータなど、超適当にポチった中古部品が続々と届きます。

可能であればメインハーネスはこのまま修復して使いたいので、次回もう少し頑張ってみます。

次回の作業
