今回の作業
今回は、以前に仮で作成したウインカーアースの手直しをしていきたいと思います。

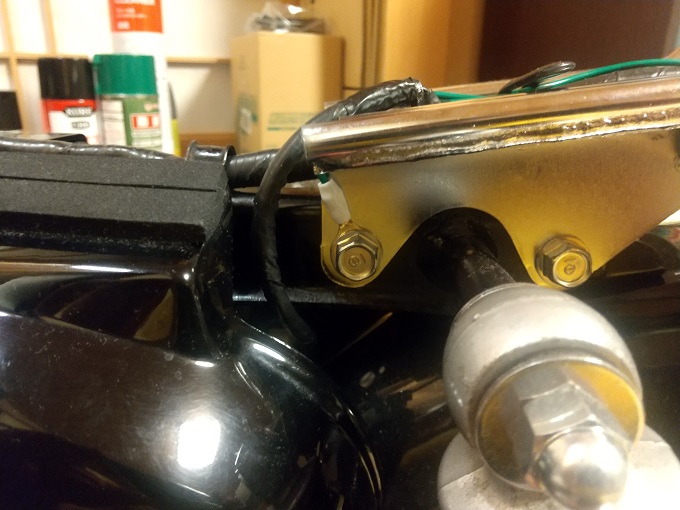

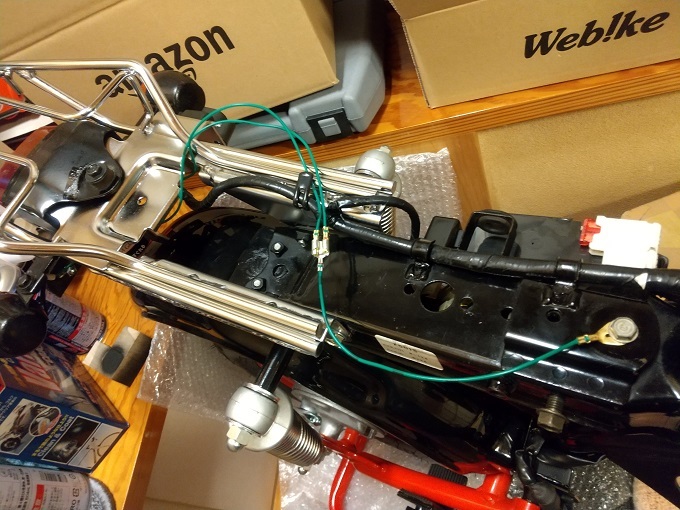

上記の写真は、ウインカーの動作確認をするために取り敢えずシート取付穴でボディアースを取ったもので、コイツは一旦外します。
以前の作業のおさらいをしますと…

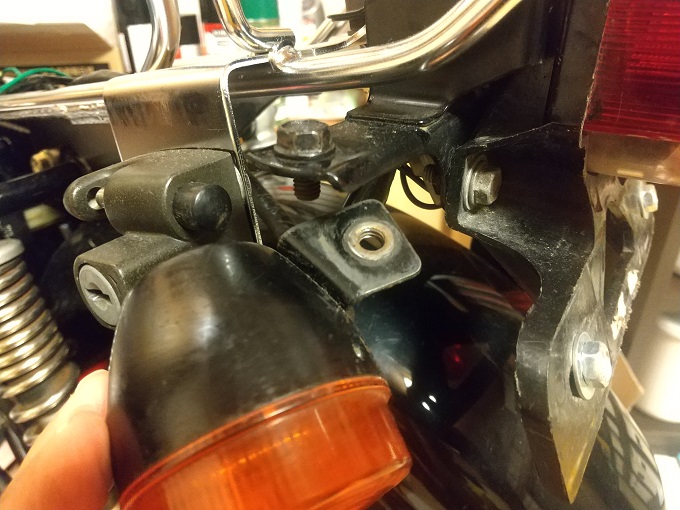

この12Vモンキーは、ウインカー本体でアースを取るようになっているのですが、

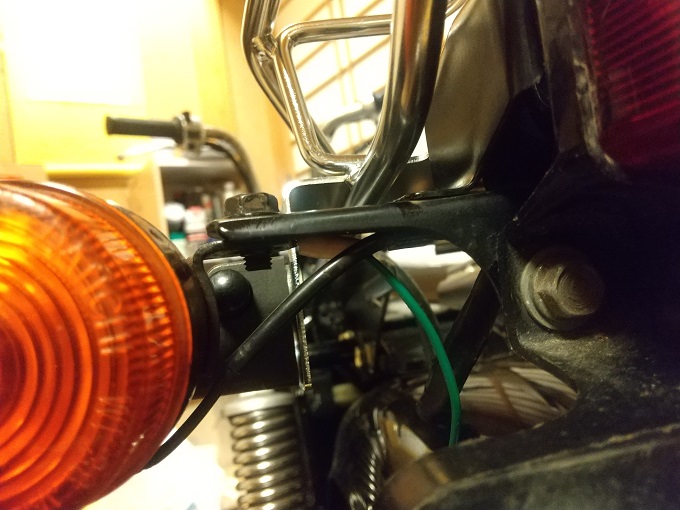

接触がイマイチだったので、ここにアース線を追加した次第です。

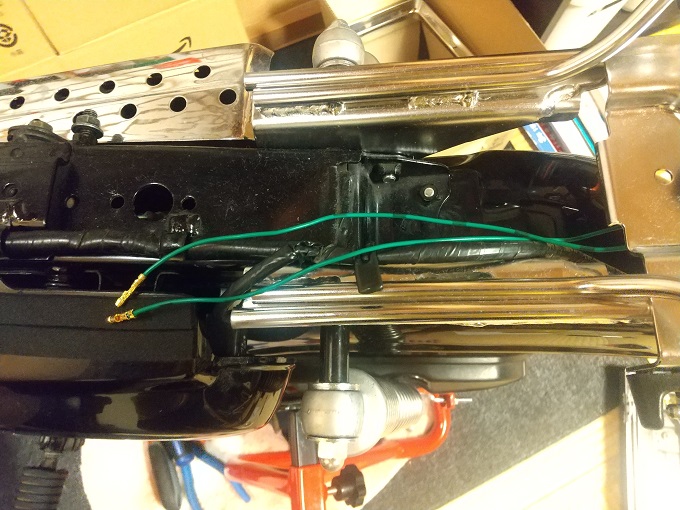

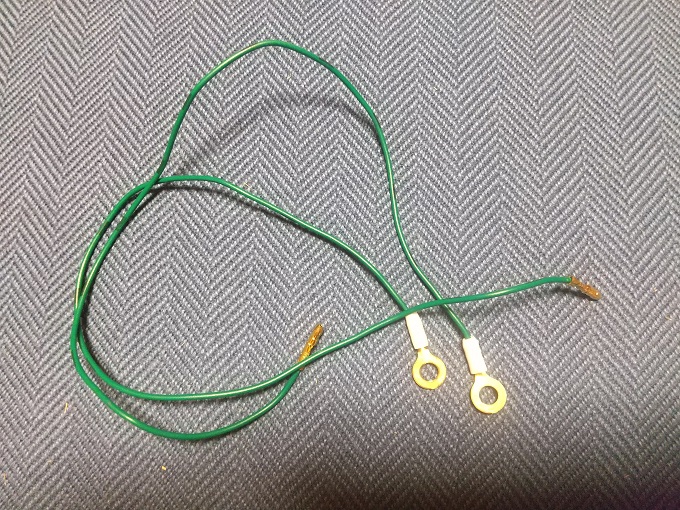

左右ともアース線を追加したら…

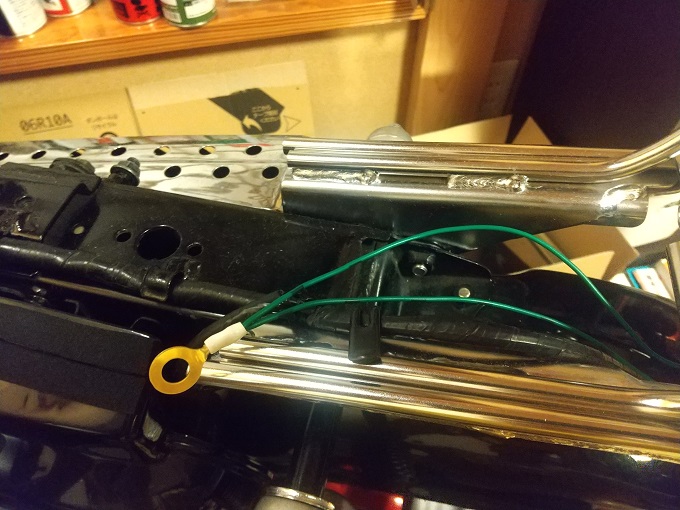

１つにまとめて、

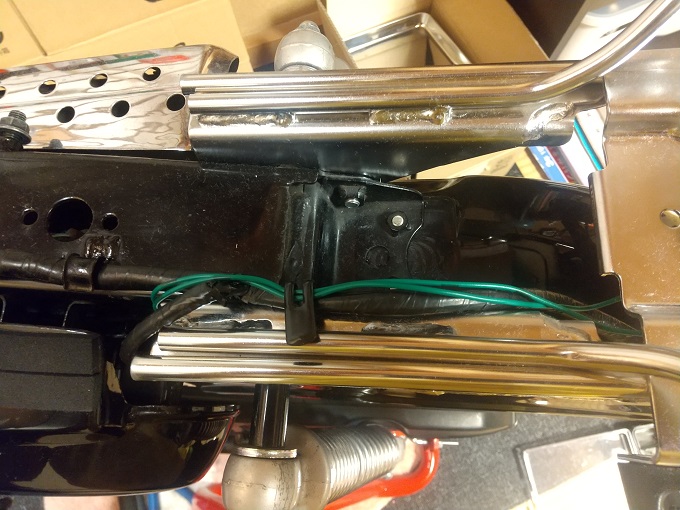

リアキャリアの取付ボルトのところでボディアースを取ることにしました。
メインハーネスに沿わせておけば、かなりスッキリですね。

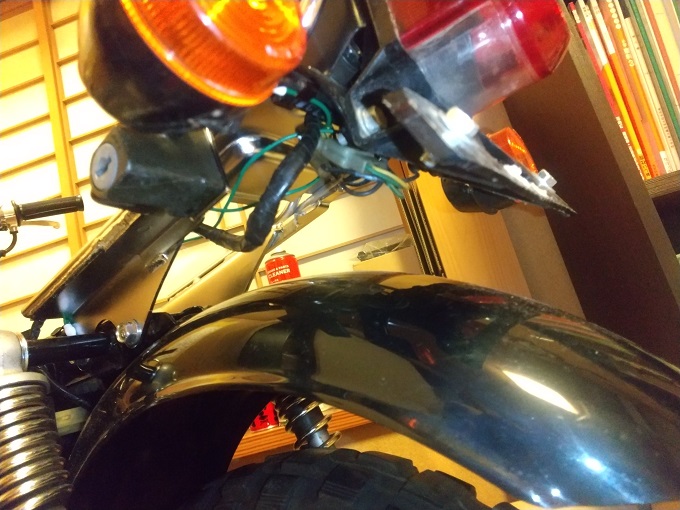

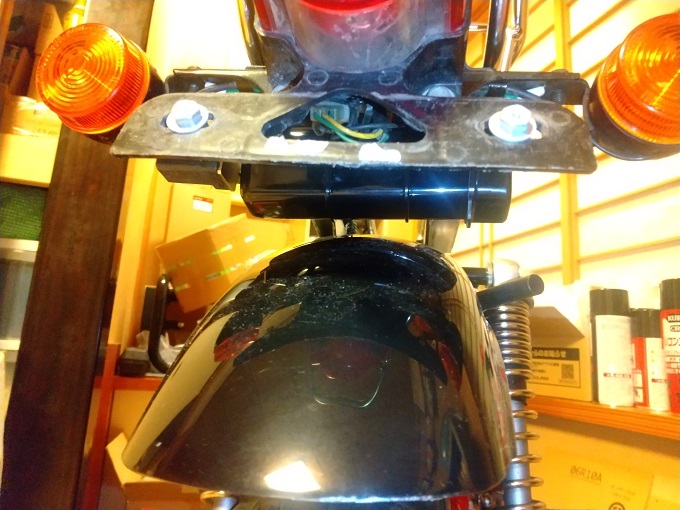

そして、テール下のゴチャゴチャ配線を押さえるために、純正のツールボックスを取り付けることにしました。

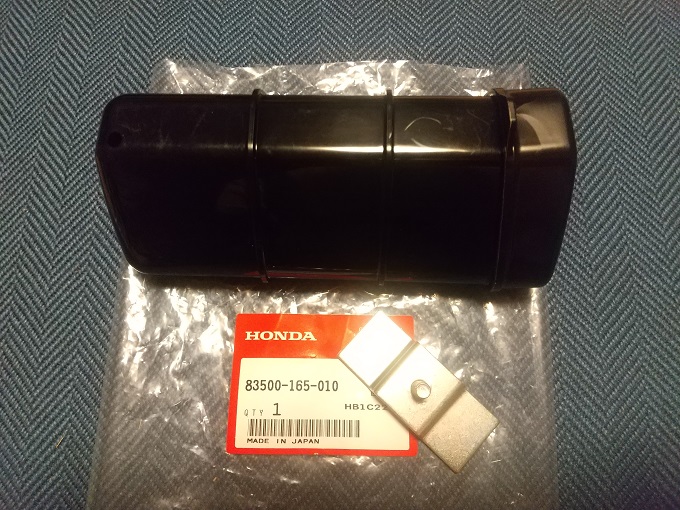

純正部品83500-165-010
ツールボックスASSY.
2,134円

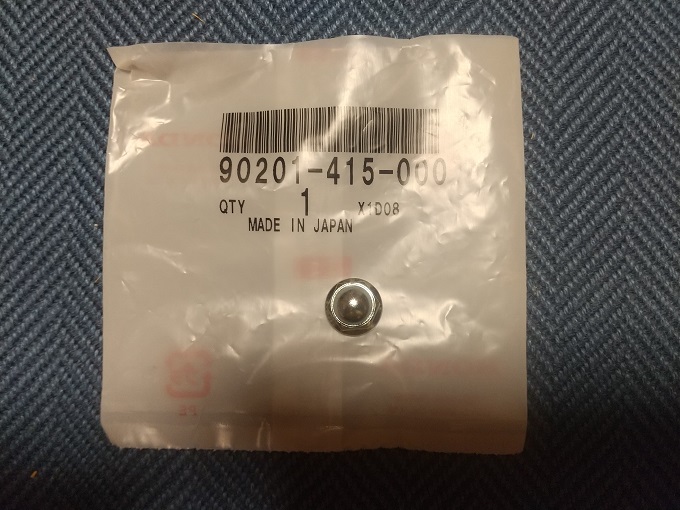

純正部品90201-415-000
キャップナット6mm（ツールボックス）
203円
あとは、キャブレターを付けて、タンクとシートを載せれば、ほぼ完成ですかね。
